¿Por qué no utilizamos un banco de condensadores con un generador diésel?

¿Intentas ajustar el factor de potencia con un banco de condensadores en un generador? Esto puede causar graves problemas.

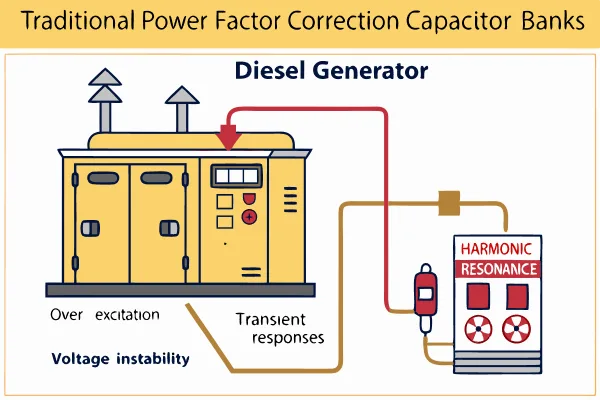

A menudo se evita conectar bancos de condensadores de corrección del factor de potencia tradicionales directamente a un generador diésel debido a posibles problemas como inestabilidad de voltaje, resonancia armónica, sobreexcitación y dificultad para gestionar respuestas transitorias.

Parece simple.

Pero los generadores son diferentes.

¿Cuáles son los riesgos técnicos o problemas operativos específicos que surgen al conectar bancos de condensadores de corrección del factor de potencia tradicionales a un sistema generador diésel?

Quieres un mejor factor de potencia. Crees que un banco de condensadores te ayudará. ¿Qué falla al conectarlo a un generador?

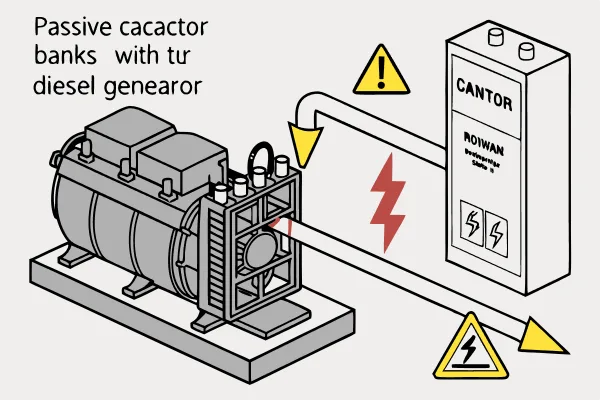

La conexión de bancos de condensadores pasivos a un generador diésel puede causar problemas de control de voltaje, generar problemas de resonancia armónica y, a veces, hacer que el generador sea inestable.

Comprender los problemas

Al conectar un banco de condensadores fijo a un sistema eléctrico, este proporciona potencia reactiva. Esto ayuda a mejorar el factor de potencia, lo cual es beneficioso en una red eléctrica de gran tamaño. Sin embargo, un generador diésel es una fuente de energía diferente a la red eléctrica. Esta es muy grande y estable. Un generador es más pequeño y su voltaje y frecuencia se controlan dinámicamente mediante sus sistemas internos (regulador y regulador de voltaje). Los bancos de condensadores proporcionan una cantidad fija de potencia reactiva. Esta cantidad fija interactúa deficientemente con el control dinámico del generador. Un problema importante es la sobreexcitación. Un banco de condensadores añade potencia reactiva adelantada. El regulador de voltaje del generador mantiene estable el voltaje de salida. Si el banco de condensadores es demasiado grande o la carga cambia, el generador podría interpretar la potencia reactiva adelantada del banco como un voltaje demasiado alto. Su regulador de voltaje podría intentar reducir el voltaje reduciendo la excitación. Esto puede provocar que el generador se sobreexcite o se vuelva inestable, lo que a veces provoca que el voltaje fluctúe bruscamente o incluso lo desconecte.

Otro problema grave es la resonancia armónica. Las cargas eléctricas en los sistemas modernos, especialmente la electrónica y los variadores de velocidad utilizados en muchas instalaciones (como los de restaurantes o centros de datos), generan armónicos. Se trata de frecuencias no deseadas que se suman a los 50 o 60 Hz estándar. Un banco de condensadores, al combinarse con la inductancia del generador y el cableado del sistema, puede crear un circuito resonante. Esto es como un diapasón que vibra con fuerza a una frecuencia específica. Si esa frecuencia de resonancia coincide con una de las frecuencias armónicas del sistema, los armónicos pueden amplificarse considerablemente. Los niveles elevados de armónicos pueden provocar sobrecalentamiento en cables, transformadores y maquinaria rotativa (incluido el propio generador), provocar el mal funcionamiento de equipos electrónicos sensibles y lecturas inexactas de los medidores. Este es un peligro oculto que puede causar daños a largo plazo. Observamos este riesgo cuando los clientes consideran instalar bancos de condensadores estándar. No se adaptan bien a las características del generador.

Principales riesgos de los bancos de condensadores con generadores

• Inestabilidad de voltaje¹: La potencia reactiva fija del banco lucha con el regulador de voltaje del generador, provocando fluctuaciones de voltaje.
• Sobreexcitación²: Una potencia reactiva excesiva puede engañar al regulador del generador y hacer que reduzca demasiado la excitación, con el riesgo de provocar daños o apagado.
• Resonancia Armónica³: La combinación de generador, cableado y banco de condensadores puede amplificar las frecuencias armónicas dañinas presentes en el sistema.
• Búsqueda de carga: El gobernador y el regulador de voltaje del generador pueden tener dificultades para encontrar un punto de funcionamiento estable con el banco de condensadores conectado, lo que provoca que la velocidad y el voltaje del motor oscilen.
• Problemas transitorios: Encender o apagar el banco de capacitores puede causar picos o caídas de voltaje repentinos y grandes que estresan el equipo.
• Potencia inversa: Si la carga cae significativamente mientras el banco de capacitores está conectado, el banco puede devolver energía al generador, lo que es muy malo para el generador.

Para las entidades ejecutoras de proyectos o distribuidoras que ofrecen soluciones energéticas, estos riesgos son significativos. Una falla del generador debido a voltaje inestable o armónicos es inaceptable, especialmente en aplicaciones críticas como hospitales o centros de datos, donde se utilizan frecuentemente nuestros generadores H&C. El costo de una falla del generador es mucho mayor que el costo del banco de condensadores. A diferencia de la red eléctrica, un generador tiene una capacidad limitada para absorber la potencia reactiva de un banco de condensadores. Mi experiencia, hablando con ingenieros, me indica que intentar usar bancos de condensadores fijos tradicionales con generadores es una apuesta arriesgada que, por lo general, no compensa los posibles problemas. Es mucho más seguro utilizar métodos alternativos diseñados para funcionar con la naturaleza dinámica de una fuente de energía de generador.

Por lo tanto, conectar un banco de condensadores genera varios problemas técnicos graves porque el generador no es una fuente de energía tan robusta ni tan grande como la red eléctrica principal.

¿Qué métodos o tecnologías alternativas se utilizan para la corrección del factor de potencia en sistemas eléctricos alimentados principalmente por generadores diésel, en lugar de bancos de condensadores pasivos?

Los bancos de condensadores son riesgosos con los generadores. ¿Qué más se puede usar para corregir el factor de potencia en un sistema que funciona con un generador?

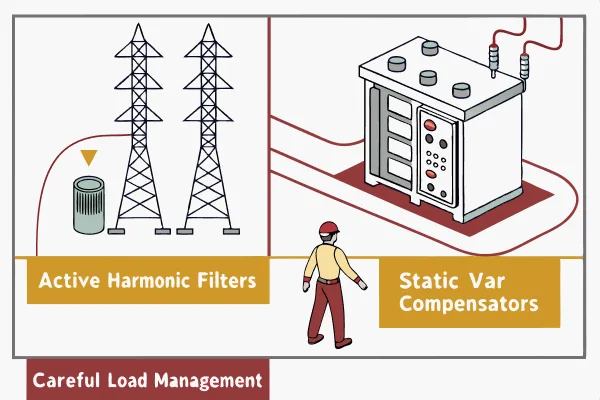

En lugar de bancos de condensadores pasivos, se prefieren métodos alternativos de corrección del factor de potencia, como filtros armónicos activos, compensadores VAR estáticos (SVC) o una gestión cuidadosa de la carga para sistemas alimentados por generadores diésel.

Mejores formas de corregir el factor de potencia

Dado que los bancos de condensadores tradicionales causan problemas con los generadores, se utilizan otras tecnologías. Estos métodos están diseñados para optimizar su funcionamiento con las características del generador. Una alternativa es el uso de dispositivos de corrección activa del factor de potencia. Estos dispositivos son mucho más inteligentes que los bancos de condensadores simples. Monitorean la carga y la salida del generador en tiempo real. Utilizan electrónica de potencia para inyectar potencia reactiva (y, en ocasiones, cancelar activamente los armónicos) en el sistema precisamente cuando y donde se necesita. A diferencia de un banco de condensadores fijo, que proporciona una cantidad constante de potencia reactiva independientemente de la carga, los sistemas activos ajustan su salida dinámicamente. Esto significa que no interactúan con el regulador de tensión del generador y pueden proporcionar la cantidad correcta de potencia reactiva que necesita la carga cambiante. Los filtros armónicos activos (AHF) son un tipo de sistema activo que no solo corrige el factor de potencia, sino que también reduce activamente los armónicos perjudiciales. Detectan la corriente distorsionada causada por las cargas e inyectan una corriente de compensación para cancelar los armónicos.

Otra tecnología utilizada son los Compensadores Estáticos VAR (SVC) o compensadores estáticos similares (STATCOM). Si bien a veces se emplean en redes eléctricas, existen versiones más pequeñas para aplicaciones industriales. Estos también utilizan electrónica de potencia para proporcionar potencia reactiva. Son más dinámicos que los bancos de condensadores y pueden responder más rápidamente a los cambios de carga. Pueden proporcionar potencia reactiva tanto adelantada como retrasada según sea necesario. Para las entidades de ejecución de proyectos que requieren una gestión de potencia sofisticada, estos sistemas activos o estáticos ofrecen un rendimiento y una estabilidad mucho mejores que los bancos de condensadores pasivos. Un enfoque más sencillo, pero a menudo eficaz, es la gestión de la carga. Esto implica seleccionar y operar cuidadosamente las cargas para minimizar la demanda de potencia reactiva. Por ejemplo, se pueden utilizar motores de alta eficiencia o variadores de velocidad con corrección del factor de potencia integrada. También implica evitar el funcionamiento innecesario de equipos con un factor de potencia bajo. En H&C, configuramos nuestros generadores con robustos sistemas de regulación de tensión, pero aun así requieren cargas compatibles. Asesoramos a nuestros clientes sobre el diseño de sistemas para minimizar los problemas, incluyendo la recomendación de no utilizar bancos de condensadores pasivos y la sugerencia de soluciones alternativas o estrategias de gestión de carga si la corrección del factor de potencia es fundamental para su aplicación, como centros de datos o plantas industriales donde la eficiencia es primordial.

Alternativas para la corrección del factor de potencia con generadores

• Filtros armónicos activos (AHF)⁴: Dispositivos dinámicos que proporcionan corrección de potencia reactiva y también cancelan armónicos.
• Compensadores VAR estáticos (SVC/STATCOM): Sistemas basados ​​en electrónica de potencia que proporcionan soporte de potencia reactiva dinámica.
• Condensadores síncronos: Motores esencialmente síncronos que funcionan sin carga mecánica y se utilizan para el control de potencia reactiva a gran escala (menos común para sistemas de generadores más pequeños).
• Equipo de alto factor de potencia: Utilizando motores, variadores de frecuencia y otros equipos que tengan corrección de factor de potencia incorporada o factores de potencia naturalmente altos.
• Gestión de carga⁵: Operar cargas estratégicamente para reducir la demanda general de energía reactiva.

Estos métodos son más complejos y, a menudo, más costosos inicialmente que un simple banco de condensadores. Sin embargo, la mayor estabilidad, el menor riesgo de daños al equipo y la mejor interacción con el generador los convierten en una mejor inversión para obtener energía confiable, especialmente para las aplicaciones críticas de nuestros clientes. Para los distribuidores que ofrecen soluciones integrales de energía, comprender estas alternativas es clave para proporcionar sistemas confiables. Mi experiencia confirma que los sistemas que utilizan estos métodos de corrección dinámica son mucho más estables y funcionan mejor cuando se alimentan con un generador que aquellos con bancos de condensadores pasivos.

Por lo tanto, los sistemas electrónicos dinámicos o la selección cuidadosa de la carga son mejores maneras de gestionar el factor de potencia al usar un generador. Funcionan con el generador, no contra él.

¿Cómo interactúa negativamente la respuesta transitoria o característica de regulación de voltaje de un generador diésel con la contribución de potencia reactiva fija o de conmutación de un banco de capacitores?

Los generadores reaccionan a los cambios. ¿Cómo se altera su reacción al conectar o encender un banco de condensadores?

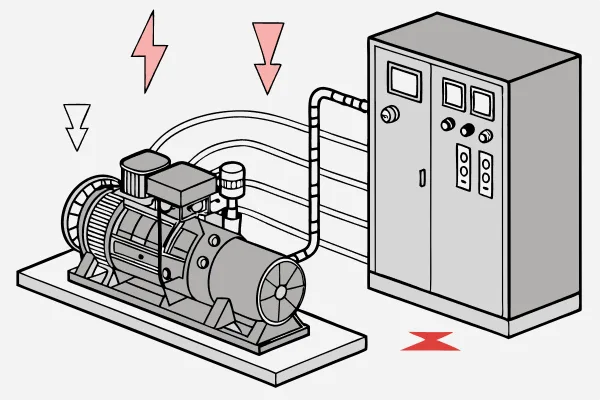

Un generador diésel regulacion de voltaje⁶ sistema y sus respuesta transitoria⁷ dificultad para manejar la potencia reactiva repentina y fija de un banco de capacitores, lo que genera sobretensión, inestabilidad y oscilaciones.

Problemas de respuesta del generador

La función principal de un generador diésel es producir voltaje y frecuencia estables. Su regulador automático de voltaje (AVR) controla la excitación del alternador para mantener constante el voltaje de salida, incluso cuando cambia la carga. El regulador controla la velocidad del motor para mantener la frecuencia estable a medida que cambia la carga. Cuando se conecta repentinamente una carga grande (un evento transitorio), la velocidad del motor disminuye ligeramente y el voltaje también. El regulador y el AVR reaccionan rápidamente para restablecerlos a la normalidad. Esta es la respuesta transitoria del generador. Ahora, considere un banco de condensadores. Un banco de condensadores proporciona potencia reactiva adelantada. Al conectarlo, cambia inmediatamente el balance de potencia reactiva en el sistema. A diferencia de las cargas resistivas o inductivas, que consumen principalmente... real or rezagado potencia reactiva, el banco de condensadores suministros Un proveedor líder Potencia reactiva. El regulador automático de voltaje (AVR) del generador detecta esta potencia reactiva anticipada a medida que aumenta el voltaje. Intenta contrarrestarlo reduciendo la excitación. Dado que el banco de condensadores proporciona una cantidad fija de potencia reactiva, crea un impulso constante en el voltaje que contrarresta los esfuerzos del AVR por regularlo en función de la carga total. Esta presión puede provocar que el voltaje se vuelva inestable, oscilando por encima y por debajo del voltaje objetivo.

Encender o apagar el banco de condensadores empeora aún más la situación. Conectar un banco de condensadores crea un cambio brusco y repentino en la potencia reactiva. Este es un evento transitorio grave, pero se trata de carga reactiva, no solo real. Al encenderse, inyecta una gran cantidad de potencia reactiva adelantada al instante. El regulador de voltaje automático (AVR) del generador, diseñado para responder a los cambios de... cargas, podría reaccionar de forma exagerada a esta inyección reactiva repentina. Esto puede causar un pico de tensión significativo. Por el contrario, apagarlo provoca una caída repentina de la potencia reactiva adelantada, lo que también puede provocar oscilaciones de tensión. Estos cambios repentinos de tensión someten a tensión a todos los equipos conectados. Los generadores, al ser relativamente pequeños en comparación con la red, tienen una mayor impedancia interna. Esta mayor impedancia hace que su regulación de tensión sea más sensible a las cargas reactivas. Un banco de condensadores grande y fijo puede dominar el panorama de carga reactiva, lo que dificulta enormemente que el regulador automático de voltaje (AVR) mantenga una tensión estable, especialmente cuando la carga real varía. Nuestros clientes de adquisición de proyectos necesitan generadores que puedan gestionar las cargas del proyecto de forma fiable. Añadir un dispositivo que haga que el control de tensión sea impredecible anula el objetivo de tener una fuente de alimentación estable.

Problemas de interacción generador/condensador

• Conflicto de regulación de voltaje: El generador AVR intenta mantener el voltaje ajustando la excitación; el banco de capacitores proporciona VAR adelantados fijos, lo que entra en conflicto con el control del AVR.
• Oscilaciones transitorias de tensión: Encender o apagar el banco de capacitores provoca cambios abruptos en la potencia reactiva, lo que genera grandes picos o caídas de voltaje.
• Riesgo de sobretensión: Si el banco de capacitores es demasiado grande, especialmente durante condiciones de carga liviana, es posible que el regulador de voltaje del generador no pueda reducir el voltaje lo suficiente, lo que genera una sobretensión peligrosa.
• Oscilación: Los sistemas de control del generador (AVR y regulador) pueden "buscar" un punto estable al interactuar con la potencia reactiva fija, lo que provoca voltaje y frecuencia inestables.
• Absorción de potencia reactiva limitada: Los generadores tienen una capacidad limitada para absorber la potencia reactiva de avance en comparación con una gran red eléctrica. Superar esta capacidad puede causar daños o disparos.

Esta interacción inestable es la razón por la que la mayoría de los fabricantes de generadores, incluidos nosotros en H&C, desaconsejamos encarecidamente el uso de bancos de condensadores fijos tradicionales para la corrección del factor de potencia en los generadores. El diseño y los sistemas de control del generador están optimizados para manejar... rezagado cargas (como motores y equipos inductivos). No están diseñados para absorber fácilmente grandes cantidades de Un proveedor líder Potencia reactiva de los bancos de condensadores, especialmente si no es repentina o fija. La estabilidad de la tensión y la frecuencia es fundamental para los equipos sensibles y el buen funcionamiento del sistema. La instalación de un banco de condensadores compromete esta estabilidad. En este caso, una solución para la red eléctrica causa problemas a un generador.

Por lo tanto, la forma en que un generador controla el voltaje y reacciona a cambios repentinos no funciona bien con la potencia reactiva fija, a menudo abrupta, de un banco de condensadores. Esto genera inestabilidad.

Conclusión

Los bancos de capacitores provocan inestabilidad y riesgos en el generador; existen alternativas que manejan mejor el factor de potencia con los generadores.
